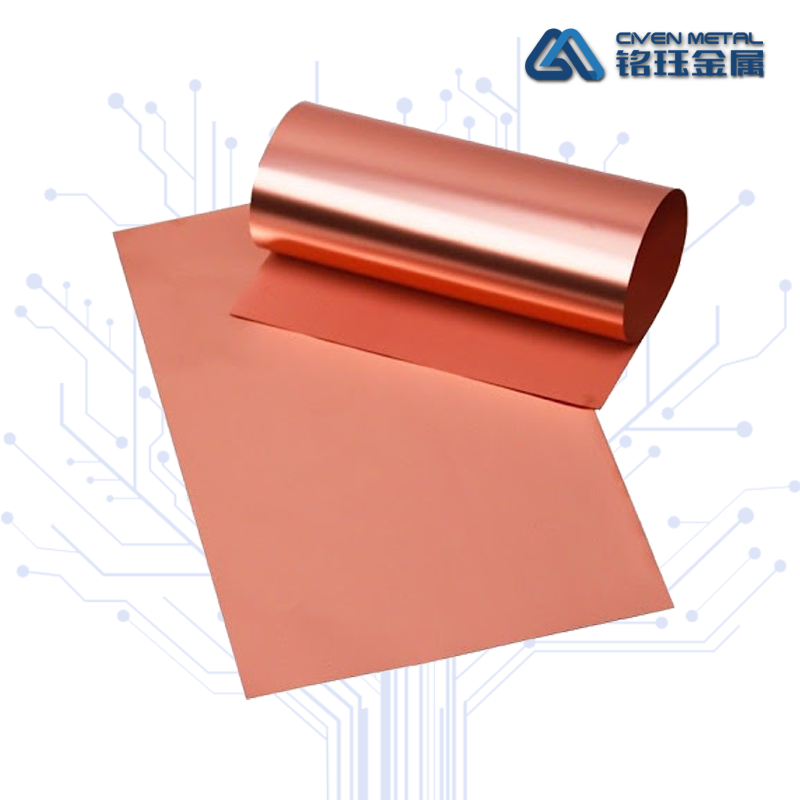

HTE高溫延展性電解銅箔
產品規格 ：
公司可提供1/4OZ～2OZ(名義厚度9?～70μm)，幅寬為550mm?～1295mm的PCB用標準電解銅箔。
產品性能：
產品具有優異的常溫儲存性能、高溫抗氧化性能，產品質量達到IPC-4562標準Ⅱ、Ⅲ級要求，滿足標準輪廓(S)高溫延展性（HTE）電解銅箔特性(見表1)。
產品用途：
適用于各類樹脂體系的雙面、多層印制線路板。
使用優點：
該產品采用了特殊的表面處理工藝，提高了產品抗底蝕能力及降低殘銅的風險。
產品表面金相：
表1：標準輪廓(S)高溫延展性（HTE）銅箔特性（執行 GB/T5230-2000、IPC-4562A-2000等標準）
|
項目 |
單位 |
1/4OZ (9μm) |
1/3OZ (12μm) |
J OZ (15μm) |
1/2OZ (18μm) |
1OZ (35μm) |
2OZ (70μm) |
|
|
銅含量 |
% |
≥99.8 |
||||||
|
單位面積重量 |
g/m2 |
80±3 |
107±3 |
127±4 |
153±5 |
283±5 |
585±10 |
|
|
抗拉強度 |
R.T.(25℃) |
Kg/mm2 |
≥28 |
≥30 |
||||
|
H.T.(180℃) |
≥15 |
|||||||
|
延伸率 |
R.T.(25℃) |
% |
≥4.0 |
≥5.0 |
≥6.0 |
≥10 |
||
|
H.T.(180℃) |
≥4.0 |
≥5.0 |
≥6.0 |
|||||
|
表面粗糙度 |
光面(Ra) |
μm |
≤0.4 |
|||||
|
毛面(Rz) |
≤5.0 |
≤6.0 |
≤7.0 |
≤7.0 |
≤9.0 |
≤14 |
||
|
剝離強度 |
R.T.(23℃) |
Kg/cm |
≥1.0 |
≥1.2 |
≥1.2 |
≥1.3 |
≥1.8 |
≥2.0 |
|
耐藥品性(18%-1hr/25℃) |
% |
≤5.0 |
||||||
|
高溫防氧化(E-1.0hr/190℃) |
% |
優異Good |
||||||
|
耐浸焊290℃ |
Sec. |
≥20 |
||||||
|
針孔 |
EA |
無?Zero |
||||||
|
基材 |
---- |
FR-4 |
||||||
注：1.銅箔毛面Rz值為測試穩定值，不做保證值。
? ? ? ?2.剝離強度為標準FR-4板測試值(5張7628PP)。
? ? ? ?3.品質保證期限自收貨日起90天。
